Sequenzdiagramme

Sequenzdiagramme werden zur Darstellung der Kommunikation zwischen Teilsystemen benutzt.

In der Objektorientierung verwendet man sie meist zur Darstellung der Kommunikation zwischen Objekten mittels Methodenaufrufen.

Beispiel 1

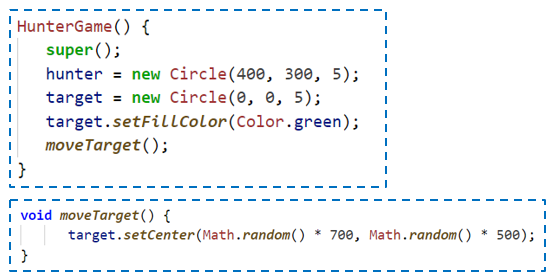

Gegeben ist der Konstruktor der Klasse Hunter (siehe Projekt: Hunter-Game) sowie die von ihm aufgerufene Methode moveTarget. Stelle die vom Konstruktor hervorgerufenen Methodenaufrufe in einem Sequenzdiagramm dar!

Lösung:

Fachwörter/Bezeichnungen

Beispiel 2:

Gegeben ist ein Ausschnitt der Methode act der Klasse Hunter sowie die von ihr aufgerufene Methode gameOver.

Stelle sie in einem Sequenzdiagramm dar!

Lösung:

Aufgabe 1

Gegeben ist die Methode addEnemy der Klasse Hunter. Stelle sie in einem Sequenzdiagramm dar! Hier geht's zur Lösung!
